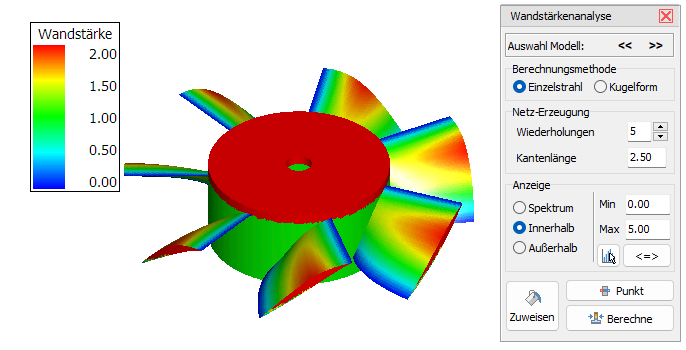

Wandstärkenanalyse
Verwenden Sie die Wandstärkenanalyse, um die Wandstärken eines Modells in unterschiedlichen Farben anzuzeigen.
Sie finden die Wandstärkenanalyse im 3D-Modus in der Gruppe Analyse.
Die Berechnung durchführen
Die Berechnung der Wandstärken ist sehr rechenintensiv. Eine ungefähre Schätzung der benötigten Zeit wird kurz nach dem Start der Berechnung angezeigt. Drücken Sie die [Esc] - Taste zum Abbrechen einer laufenden Berechnung, z.B. zum Anpassen der Berechnung für eine kürzere Rechenzeit.
Auswahl Modell
In der Wandstärkenanalyse kann nur ein Modell angezeigt und analysiert werden. Sind mehrere Modelle vorhanden, klicken Sie auf die Schaltfläche << oder >> bis das gewünschte Modell angezeigt wird.
Punkt
Die Wandstärke an einem bestimmten Punkt des Modells ermitteln. Diese Funktion steht ohne vorherige Berechnung der Wandstärken zur Verfügung.
Klicken Sie auf die Schaltfläche Punkt und bewegen Sie den Mauszeiger über das Modell. Die Wandstärke an der Position des Mauszeigers wird angezeigt.
Berechne
Eine Berechnung der Wandstärken mit der gewählten Berechnungsmethode starten.
Zuweisen
Die aktuelle Farbdarstellung dem 3D-Modell zuweisen und die Wandstärkenanalyse schließen. Damit werden alle Farben des Modells mit der Farbdarstellung der Wandstärkenanalyse überschrieben. Dies kann nicht rückgängig gemacht werden. Da die Farben des Modells eine globale Eigenschaft sind, betrifft die Farbänderung auch sämtliche vorhandenen Definierten Ansichten.
Hinweise
- Durch die Aktivierung von OpenCL in den Einstellungen > Hardware wird die Berechnung der Kollisionsanalyse, der Hinterschnittanalyse und der Wandstärkenanalyse beschleunigt.
- Offene Kanten und verdrehte Flächen können die Analyseergebnisse verfälschen.
- Die Berechnung der Wandstärkenanalyse erfolgt für alle Shells/Teile einzeln. Wenn dies nicht gewünscht ist, können die Shells/Teile über die Funktion Teile zusammenfassen [Weitere Informationen] , zusammen gefasst werden.
Die Berechnung anpassen
Berechnungsmethode wählen (Standard: Einzelstrahl)
Für die grafische Darstellung wird das Modell beim Import in ein Netz aus Dreiecken zerlegt.
Einzelstrahl
Mit der Berechnungsmethode Einzelstrahl wird ein senkrechter Strahl durch die Mitte der Dreiecke des Netzes gelegt, um die Wandstärke des Modells zu bestimmen. Diese Methode ist geeignet, um dünne Bereiche in Modellen zu identifizieren. Die Einzelstrahlberechnung ist schneller als die Kugelmethode.
Kugelform
Bei der Berechnung der Wandstärke nach der Kugelmethode wird die Wandstärke über mehrere Strahlen berechnet, die kugelförmig von der Mitte der Dreiecke aus gelegt werden. Diese Methode ist geeignet, um dicke Bereiche in Modellen zu identifizieren, ist aber langsamer als die Strahlmethode.
Netz-Erzeugung
Um ein möglichst genaues Ergebnis zu erhalten, werden die Dreiecke, aus denen das Modell besteht, weiter unterteilt. Mit den Werten im Bereich Berechnung legen Sie die Stärke dieser Unterteilung fest:
- Eine feinere Unterteilung erhöht die Qualität und verlängert die Rechenzeit.
- Eine gröbere Unterteilung verkürzt die Rechenzeit, vermindert aber die Qualität.
Wiederholungen (Standard: 5)
Geben Sie ein, wie oft die Erstellung des Mesh wiederholt wird. Ein größerer Wert verbessert das Ergebnis, verlängert aber die Rechenzeit. Geben Sie "0" ein, wenn die Kanten der Dreiecke nicht weiter unterteilt werden sollen.
Kantenlänge (Standard: 2.5 mm / 0.098 inch)
Geben Sie ein, ab welcher Kantenlänge ein Dreieck weiter unterteilt werden soll. Ein kleinerer Wert verbessert das Ergebnis, verlängert aber die Rechenzeit.
Die Anzeige anpassen
Die Anpassung der Wandstärkenanzeige benötigt keine Neuberechnung. So können Sie unterschiedliche Farbdarstellungen testen, nachdem eine Berechnung durchgeführt wurde.
Anzeige
Spektrum
Wählen Sie die Option Spektrum, um die unterschiedlichen Wandstärken als Farbspektrum zwischen den angegebenen Min und Max Werten anzuzeigen.
Innerhalb
Wählen Sie die Option Innerhalb, um die Wandstärken als Farbspektrum zwischen den angegebenen Min und Max Werten anzuzeigen. Wandstärken, die außerhalb dieses Bereichs liegen, werden grau dargestellt.
Außerhalb
Wählen Sie die Option Außerhalb, um Wandstärken anzuzeigen, die außerhalb der angegebenen Min und Max Werte liegen. Diese werden in Blau und Rot angezeigt.
Min / Max festlegen
Manuelle Eingabe
Geben Sie die minimale und maximale Wandstärke für die Farbdarstellung ein.
Per Histogramm
Min und Max können alternativ zur direkten Eingabe der Werte auch durch die Auswahl eines Wertebereichs im Histogramm festgelegt werden. Wählen Sie
, um das Histogramm der Wandstärken anzuzeigen. Das Histogramm stellt die Verteilung der Wandstärken dar: Auf der horizontalen Achse werden die verschiedenen Wandstärkenbereiche aufgetragen, während auf der vertikalen Achse die prozentuale Verteilung dieser Bereiche dargestellt wird. Um den gewünschten Wertebereich auszuwählen, klicken Sie mit der Maus auf den entsprechenden Bereich im Histogramm.
Berechnete Min- und Max-Werte
Wählen Sie <=> zur Festlegung von Min und Max für die Anzeige anhand der berechneten Minimal- und Maximalwerte für die Wandstärken.
