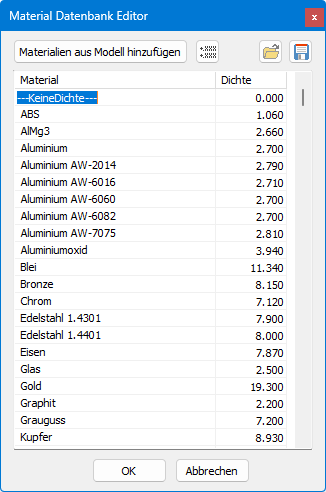

Material Datenbank Editor
Im Werkzeug Modell-Info verwenden Sie den Materialeditor zum Ändern, Löschen oder Erzeugen von Materialien. Die Materialien lassen sich den Teilen eines Modells zur Gewichtsermittlung zuweisen.
Der Material Datenbank Editor ist Teil des Werkzeug Modell-Info, im 3D-Modus in der Gruppe Analyse. Hier starten Sie den Editor per Klick auf die kleine Schaltfläche [. . .] über der Materialauswahlliste.
Materialien bearbeiten
Materialliste editieren
- Zum Ändern eines Eintrags in der Liste klicken Sie auf den Namen oder die Dichte eines Materials und geben den neuen Namen bzw. die neue Dichte ein. Verwenden Sie bei der Angabe der Dichte einen Dezimalpunkt und kein Komma.
- Zum Erstellen eines neuen Eintrags tragen Sie am Ende der Liste den Materialnamen und die Dichte ein.
- Zum Löschen eines Materials löschen Sie einfach den Namen des Materials.
Materialien aus Modell hinzufügen
Wenn Sie ein 3D-Tool Modell laden (EXE/DDD), kann das Modell bereits Materialien enthalten. Materialien, die nicht in Ihrer Datenbank vorhanden sind, stehen Ihnen nur für dieses Modell zur Verfügung. Zum Übernehmen der Materialien in Ihre Datenbank klicken Sie auf Materialien aus Modell hinzufügen.
3D-Tool Standardmaterialien hinzufügen
Um die 3D-Tool Standardmaterialien zur Materialdatenbank hinzuzufügen, klicken Sie auf . Dies kann erforderlich sein, wenn die Standardmaterialien durch das Laden von Modellmaterialien überschrieben wurden.
Materialien aus Datei importieren
Zum Laden von Materialien aus einer Materialdatei (*.txt) klicken Sie auf Importieren. Nach Auswahl der Materialdatei werden Sie gefragt, ob Sie alle Standardmaterialien löschen möchten:
Ja: Alle vorhandenen Materialien werden vor dem Laden der neuen Materialien gelöscht.
Nein: Die neuen Materialien werden zu den vorhandenen Materialien hinzugefügt.
Materialien in Datei exportieren
Zum Speichern der Materialien in einer Materialdatei (*.txt) klicken Sie auf Exportieren.
Hinweis
Die Dichtewerte der mit 3D-Tool ausgelieferten Materialdatenbank wurden nach bestem Wissen ermittelt. Da diese jedoch herstellungsbedingten Schwankungen unterliegen, übernehmen wir für die Richtigkeit keine Gewähr.
Aufbau einer Materialdatei (*.txt)
Materialdateien sind einfache Textdateien, die mit einem Editor auch selbst erstellt und bearbeitet werden können.
3D-Tool Materialdateien haben folgenden Aufbau:
- Einzelne Materialien sind durch einen Zeilenumbruch getrennt.
- Ein Material wird angegeben als Materialname gefolgt von der Dichte in Klammern:
Materialname(Dichte), zum Beispiel: Aluminium(2.70)
Verwenden Sie bitte bei der Angabe der Dichte einen Dezimalpunkt und kein Komma.
