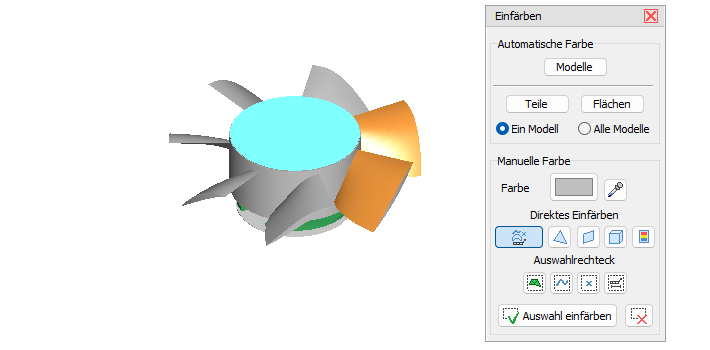

Einfärben

Verwenden Sie das Werkzeug Einfärben zum Ändern der Farbe von Modellen, Teilen, Flächen, Kurven und PMI.

Sie finden das Werkzeug Einfärben im 3D-Modus in der Gruppe Werkzeuge

Automatische Farbe

Modelle
Alle vorhandenen Modelle unterschiedlich einfärben.

Teile
Alle Teile unterschiedliche einfärben. Wählen Sie die Option Ein Modell zum Einfärben der Teile eines Modells. Wählen Sie die Option Alle Modelle, zum Einfärben der Teile aller Modelle.

Flächen
Alle Flächen unterschiedlich einfärben. Wählen Sie die Option Ein Modell zum Einfärben der Flächen eines Modells. Wählen Sie die Option Alle Modelle, zum Einfärben der Flächen aller Modelle.

Manuelle Farbe

Farbe
Zur Auswahl der Farbe, die zum manuellen Einfärben verwendet werden soll:

Klicken Sie auf die Schaltfläche Aktuelle Malfarbe und wählen eine Farbe aus der Farbpalette
oder Sie klicken auf die Schaltfläche Eine Farbe am Modell wählen und klicken mit der Pipette auf eine Farbe am Modell.

Einzelauswahl
Folgende Auswahlmodi stehen zur Verfügung:

Flächen, Kurven, Referenzpunkte oder PMI einfärben.
Ein einzelnes Dreieck einfärben.
Eine plane Fläche einfärben.
Miteinander verbundene Dreiecke einfärben.
Eine einzelne Kurve auswählen.
Gleichfarbige, verbundene Dreiecke auswählen.

Bewegen Sie den Mauszeiger über das Modell. Entsprechend dem aktiven Auswahlmodus werden Elemente des Modells hellblau hervorgehoben. Zum Einfärben der hervorgehobenen Elemente mit der aktuell eingestellten Farbe klicken Sie mit der linken Maustaste.

Auswahlrechteck
Folgende Auswahlrechtecke stehen zur Verfügung:

Dreiecke per Auswahlrechteck auswählen.
Kurven per Auswahlrechteck auswählen.
Referenzpunkte per Auswahlrechteck auswählen.
PMI per Auswahlrechteck auswählen.

Klicken Sie in die Anzeige, halten Sie die Maustaste gedrückt und ziehen Sie das Auswahlrechteck über die gewünschten Elemente. Alle Elemente die vollständig innerhalb des Auswahlrechtecks liegen werden ausgewählt und hellblau hervorgehoben.

Zum Einfärben der hervorgehobenen Elemente mit der aktuell eingestellten Farbe klicken Sie auf die Schaltfläche Auswahl einfärben. Zum Entfernen der Auswahl, ohne die Elemente einzufärben, klicken Sie auf die Schaltfläche Auswahl zurücksetzen.

Hinweis
Die Auswahl per Auswahlrechteck wählt nicht nur die sichtbaren Elemente, sondern auch alle dahinter liegenden Elemente.
