Referenzpunkt erzeugen
Verwenden Sie das Werkzeug Referenzpunkt erzeugen zum Erzeugen eines Punkts im Koordinatensystem, z. B. als Referenz für Messungen.
Sie finden das Werkzeug Referenzpunkt erzeugen im 3D-Modus in der Gruppe Werkzeuge unter
Weitere.
Referenzpunkt erzeugen

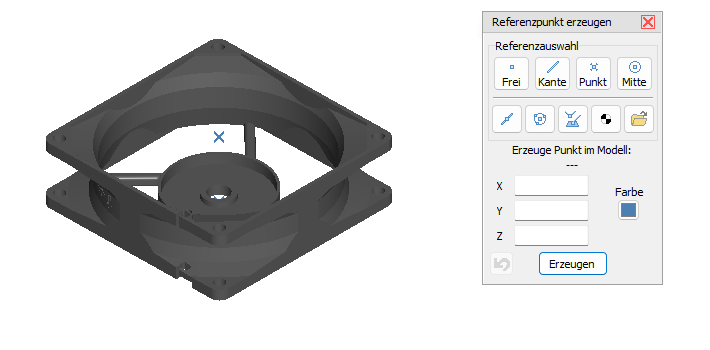

Aktivieren Sie das Werkzeug Referenzpunkt erzeugen im 3D-Modus in der Gruppe Werkzeugkasten unter Weitere Werkzeuge.
Wählen Sie eine Referenz aus zur Ermittlung der X, Y und Z-Koordinaten am Modell oder geben Sie direkt in die Eingabefelder X, Y und Z die Koordinaten für den Referenzpunkt ein.
Freier Punkt auf Fläche
Punkt auf Kante
Netzpunkt
Mitte (Kreismittelpunkt)
Punkt auf Kante
Wählen Sie eine Kante aus und versenden Sie ihren Mittelpunkt als Referenz.
Mitte (Kreismittelpunkt)
Wählen Sie drei Punkten zur Bestimmung eines Kreises und Verwendung seines Mittelpunkts als Referenz.
Schnittpunkt zweier Kanten oder Kante und Fläche
Wählen Sie zwei Kanten oder eine Kante und eine Fläche auf dem Modell aus, um deren Schnittpunkt als Referenz zu verwenden.
Massenpunkt
Einen Massenpunkt eines Modells als Referenz verwenden.
Laden
Zum Laden von Koordinaten eines oder mehrerer Referenzpunkte aus einer Datei (*.txt oder *.xyz) klicken Sie auf Laden.
Bewegen Sie den Mauszeiger über das Modell. Mögliche Referenzpunkte werden hellblau hervorgehoben.
Wählen Sie einen Punkt durch Klick mit der linken Maustaste.
Die zu übernehmenden Koordinaten des Punkts werden in die entsprechenden Eingabefelder übernommen.
Farbe
Zur Auswahl der Farbe für den Referenzpunkt, klicken Sie auf die Schaltfläche Farbe und wählen eine Farbe aus der Farbpalette.
Erzeugen
Erzeugt den Referenzpunkt im entsprechenden Modell.
Rückgängig
Macht die letzte Aktion rückgängig.
Aufbau einer Punkt-Datei (*.txt oder *.xyz)
Punkte-Dateien sind einfache Textdateien, die mit einem Editor auch selbst erstellt und bearbeitet werden können.
3D-Tool Punktedateien haben folgenden Aufbau:
- Einzelne Punkte sind durch einen Zeilenumbruch getrennt.
- Ein Punkt wird mit 3 Werten für die Koordinaten angegeben, die jeweils durch Leerzeichen getrennt sind.
- # signalisiert eine Kommentarzeile
Beispiel:
#Beispiel für einen Punkt
1.0 2.0 3.0
