Definierte Ansichten

Speichern Sie beliebige 3D und 2D-Ansichten als Definierte Ansichten. Definierte Ansichten enthalten den Zustand und die Orientierung von 3D-Modellen, die Position und Vergrößerung von 2D-Zeichnungen sowie alle Anzeigeeinstellungen.

Definierte Ansichten speichern und aufrufen

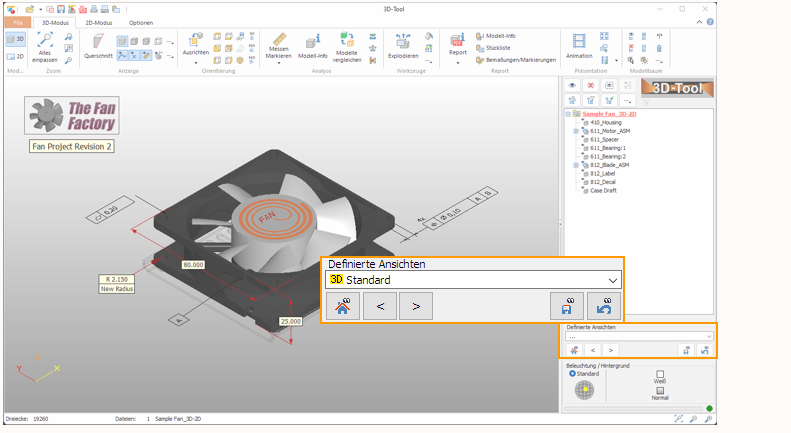

Die Funktionen zum Speichern und Aufrufen von Definierten Ansichten finden Sie rechts im Programmfenster unter dem Modellbaum.

Hauptansicht
Alle Teile einblenden, die Teile in die Anzeige einpassen und die Standard-Anzeigeeinstellungen anwenden.

[<] Vorherige Definierte Ansicht
Die vorige Ansicht in der Liste der Definierten Ansichten aufrufen.

[>] Nächste Definierte Ansicht
Die nächste Ansicht in der Liste der Definierten Ansichten aufrufen.

Definierte Ansicht speichern
Die aktuelle Ansicht als Definierte Ansicht speichern. Geben Sie im folgenden Dialog eine Bezeichnung für die Ansicht ein oder überschreiben Sie eine bereits vorhandene Ansicht.

Ansicht zurücksetzen
Zur zuletzt angezeigten Ansicht zurückkehren.

Auswahl einer Ansicht aus der Liste
Klicken Sie auf die Dropdown-Liste der Definierten Ansichten, um die Liste zu öffnen. Bewegen Sie den Mauszeiger über die Ansichten in der Liste. Links sehen Sie eine Vorschau der Ansichten. Klicken Sie auf die gewünschte Ansicht.

Hinweise

Neue Definierte Ansichten werden immer an das Ende der Liste gestellt.
Zum Löschen, Umbenennen und Anordnen der Definierten Ansichten verwenden Sie den Definierten Ansichten Editor: Registerkarte 3D-Modus > Gruppe Werkzeuge > Weitere Werkzeuge.

Warum Definierte Ansichten?

3D-Tool bietet Ihnen viele Möglichkeiten, die relevanten Aspekte einer Konstruktion hervorzuheben:

Drehen Sie das Modell in die gewünschte Position und vergrößern Sie interessante Ausschnitte.
Blenden Sie störende Teile aus.
Blenden Sie einzelne 3D-Bemaßungen und Markierungen aus.
Stellen Sie Teile transparent oder in unterschiedlichen Rendermodi dar.
Verwenden Sie Querschnitte, um das Innere eines Modells zu zeigen.
Explodieren Sie Baugruppen, um deren Aufbau zu verdeutlichen.

Speichern Sie diese Einstellungen in den Definierte Ansichten. Wenn Sie 3D-Tool DDD-oder EXE-Dateien veröffentlichen, sind Ihre Definierten Ansichten enthalten und können später von Ihnen oder dem Empfänger Ihrer Daten aufgerufen werden.

Hinweis
Definierte Ansichten bilden auch die Grundlage für die Erstellung von Animationen und können in den Vorlagen beim Drucken und Erzeugen von Bildern benutzt werden.

Was Definierte Ansichten speichern

Jede 3D- und 2D-Ansicht kann als Definierte Ansicht gespeichert werden.
Definierte Ansichten speichern:

Die Orientierung, Lage und Vergrößerung (Zoom) des Modells bzw. der Zeichnung.
Die grafische Darstellung von Teilen (transparent, schattiert, schattiert mit Kanten, etc.).
Die ausgeblendeten und eingeblendeten Teile.
Die ausgeblendeten und eingeblendeten 3D-Bemaßungen und Markierungen.
Die explodierte Position von Teilen.
Alle Querschnitteinstellungen.
Alle Anzeigeeinstellungen.
Die Lichtposition.

Hinweis
Die Farbe und die Koordinaten von 3D-Teilen und 2D-Zeichnungselementen sind globale Werte. Ändern Sie die Farbe oder die Koordinaten eines Elements (Verschieben, Drehen, Skalieren, Spiegeln, Löschen), so wirkt sich diese Änderung auf alle Definierten Ansichten aus. Dies kann dazu führen, dass Definierte Ansichten nicht mehr wie zuvor gespeichert erscheinen. Erzeugen Sie Definierte Ansichten erst dann, wenn die Farbe und Koordinaten von Elementen nicht mehr verändert werden.
