Modelle drehen und ausrichten

Nutzen Sie die folgenden Funktionen zum Drehen, Einpassen und Ausrichten der Modelle in der Anzeige.

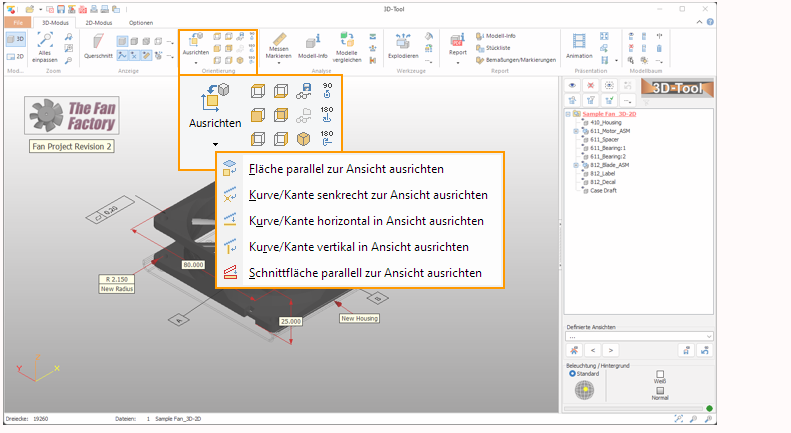

Die Funktionen zum Drehen und Ausrichten der Ansicht finden Sie in der Registerkarte 3D-Modus in der Gruppe Orientierung.

Ausrichten
Die Ansicht zur X, Y und Z-Achse des Koordinatensystems ausrichten.

Fläche parallel zur Ansicht ausrichten
Wählen SieFläche parallel zur Ansicht ausrichten und bewegen Sie den Mauszeiger über das Modell. Flächen zur Ausrichtung der Fläche werden hellblau hervorgehoben. Per Mausklick wird die ausgewählte Fläche parallel zu Ansicht ausgerichtet.

Kurve/Kante senkrecht zur Ansicht ausrichten
Wählen SieKurve/Kante senkrecht zur Ansicht ausrichten und bewegen Sie den Mauszeiger über das Modell. Kurven/Kanten zur Ausrichtung der Kurve/Kante werden hellblau hervorgehoben. Per Mausklick wird die ausgewählte Kurve/Kante senkrecht zur Ansicht ausrichtet.

Kurve/Kante horizontal in Ansicht ausrichten
Wählen Sie Kurve/Kante horizontal in Ansicht ausrichten und bewegen Sie den Mauszeiger über das Modell. Kurven/Kanten zur Ausrichtung der Kurve/Kante werden hellblau hervorgehoben. Per Mausklick wird die ausgewählte Kurve/Kante horizontal in der Ansicht ausgerichtet.

Kurve/Kante vertikal in Ansicht ausrichten
Wählen SieKurve/Kante vertikal in Ansicht ausrichten und bewegen Sie den Mauszeiger über das Modell. Kurven/Kanten zur Ausrichtung der Kurve/Kante werden hellblau hervorgehoben. Per Mausklick wird die ausgewählte Kurve/Kante vertikal in der Ansicht ausrichten.

Schnittfläche parallel zur Ansicht ausrichten
Bei aktiviertem Querschnitt-Werkzeug, wird die ausgewählte Schnittfläche parallel zur Ansicht ausgerichtet.

Blickwinkel eingeben
[Weitere Informationen]

Ansicht von oben
Die Ansicht zur Ansicht von oben drehen und alle sichtbaren Teile in die Anzeige einpassen.

Ansicht von unten
Die Ansicht zur Ansicht von unten drehen und alle sichtbaren Teile in die Anzeige einpassen.

Ansicht von vorne
Die Ansicht zur Ansicht von vorne drehen und alle sichtbaren Teile in die Anzeige einpassen.

Ansicht von hinten
Die Ansicht zur Ansicht von hinten drehen und alle sichtbaren Teile in die Anzeige einpassen.

Ansicht von links
Die Ansicht zur Ansicht von links drehen und alle sichtbaren Teile in die Anzeige einpassen.

Ansicht von rechts
Die Ansicht zur Ansicht von rechts drehen und alle sichtbaren Teile in die Anzeige einpassen.

3D-Ansicht
Die Ansicht in die Standard 3D-Ansicht drehen und alle sichtbaren Teile in die Anzeige einpassen.

 Ausrichtung speichern
Die aktuelle Vergrößerung und Ausrichtung der Ansicht speichern. Benutzen Sie Ausrichtung laden zum Wiederherstellen der Ansicht.

 Ausrichtung laden
Eine zuvor gespeicherte Vergrößerung und Ausrichtung der Ansicht wiederherstellen. Benutzen Sie Ausrichtung speichern zum Speichern einer Ansicht.

Normal drehen 90°
Die Ansicht um 90 Grad um den Bildschirmmittelpunkt drehen.

Horizontal drehen 180°
Die Ansicht horizontal um 180 Grad drehen.

Vertikal drehen 180°
Die Ansicht vertikal um 180 Grad drehen.
