3D - Ansicht

Standardeinstellungen für die 3D-Ansicht, wie z.B. die Anzeige von Flächenrückseiten und offenen Kanten.

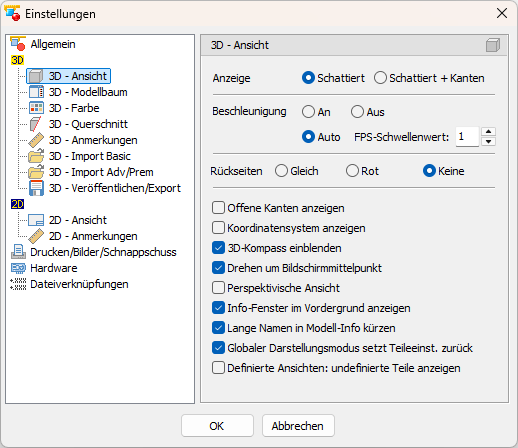

Registerkarte Optionen > Gruppe Einstellungen > Einstellungen > 3D-Ansicht.

Anzeige (Standard: Schattiert)
Den Darstellungsmodus der Modelle beim Programmstart auswählen.

• Schattiert
  Die Modelle schattiert anzeigen.
• Schattiert mit Kanten
  Die Modelle schattiert mit schwarzen Kanten anzeigen.

Beschleunigung (Standard: Auto)
Die Darstellung beim Bewegen von Teilen mit der Maus auswählen.

• An
  Zur Beschleunigung der Anzeige das Modell beim Bewegen immer als Drahtgitter anzeigen.
• Aus
  Das Modell beim Bewegen immer im aktuellen Darstellungsmodus anzeigen. Auf langsamen Rechnern kann dies dazu führen, dass sich große und komplexe Modelle eventuell nur noch ruckelnd bewegen lassen.
• Auto
  Zur Beschleunigung der Anzeige das Modell automatisch als Drahtgitter anzeigen, falls die Zahl der pro Sekunde angezeigten Bilder unter den FPS Schwellenwert fällt.

Rückseiten (Standard: Keine)
Die Darstellung der Flächenrückseiten beim Programmstart auswählen.

• Gleich
  Schattierte Flächen mit gleichfarbigen Rückseiten anzeigen.
• Rot
  Schattierte Flächen mit roten Rückseiten anzeigen.
• Keine
  Schattierte Flächen ohne Rückseiten anzeigen. Dies beschleunigt die Anzeige.

Offene Kanten anzeigen (Standard: Inaktiv)
Offene Kanten beim Programmstart anzeigen.

Koordinatensystem anzeigen (Standard: Inaktiv)
Das Koordinatensystem beim Programmstart anzeigen.

3D-Kompass anzeigen (Standard: Aktiv)
Den 3D-Kompass beim Programmstart anzeigen.

Drehen um Bildschirmmittelpunkt (Standard: Aktiv)
Den Bildschirmmittelpunkt als Drehpunkt beim Drehen von Modellen mit der Maus verwenden. Ansonsten wird der Mittelpunkt aller Modelle als Drehpunkt verwendet.

Perspektivische Ansicht (Standard: Inaktiv)
Die perspektivische Ansicht beim Programmstart aktivieren.

Hinweis
Bei perspektivischer Ansicht des Modells ist Drehen um Bildschirmmittelpunkt inaktiv.

Infofenster im Vordergrund zeigen (Standard: Aktiv)
Infofenster in der 3D-Anzeige über dem Modell statt im Hintergrund anzeigen. Diese Option beeinflusst die Anzeige von Info-Fenstern in den Werkzeugen Modell-Info, Wandstärke, Werkzeuganalyse und die Anzeige der Dateiinfo beim Drucken und Bild erzeugen.

Lange Namen in Modell-Info kürzen (Standard: Aktiv)
Lange Modell- und Teilenamen im Infofenster des Modell-Info Werkzeugs kürzen. Dadurch wird verhindert, dass das Infofenster zu breit wird.

Globaler Darstellungsmodus setzt Teileeinstellungen zurück (Standard: Aktiv)
Alle Teile auf den Darstellungsmodus der Anzeige zurücksetzen, wenn dieser geändert wird.
Ist diese Option nicht aktiv, wird nur die Darstellung der Teile geändert, denen kein individueller Darstellungsmodus zugewiesen wurde.

Definierte Ansichten: undefinierte Teile anzeigen (Standard: Inaktiv)
Die Teile von neu geladenen Modellen auch in bereits vor dem Laden vorhandenen Definierten Ansichten anzeigen und nicht ausblenden.
