Allgemein

Allgemeine Standardeinstellungen, wie z. B. die Programmsprache und die 3D-Tool Standardeinheiten.

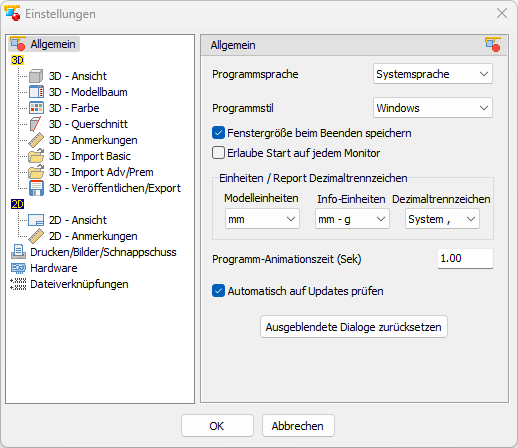

Registerkarte Optionen > Gruppe Einstellungen > Einstellungen > Allgemein.

Programmsprache (Standard: Systemsprache)
Eine der verfügbaren Sprachen für den Programmstart auswählen. Die Auswahl von Systemsprache startet 3D-Tool in der Systemsprache von Windows, falls in 3D-Tool verfügbar, ansonsten in Englisch.

Programmstil (Standard: Windows)
Legt für die 3D-Tool Programmoberfläche den Farbstil fest.

  • Windows
  • 3D-Tool Dunkel
  • 3D-Tool Schiefer
  • 3D-Tool Grau
  • 3D-Tool Hell

Hinweis
Im Free Viewer und in 3D-Tool EXE Dateien ist nur der Windows Style verfügbar.

Fenstergröße beim Beenden speichern (Standard: Aktiv)
Die Fenstergröße und Fensterposition beim Verlassen von 3D-Tool für den nächsten Programmstart speichern.

Erlaube Start auf jedem Monitor (Standard: Inaktiv)
Standardmäßig startet ein 3D-Tool Fenster auf dem Hauptmonitor des Rechners. Aktivieren Sie diese Optionen, wenn 3D-Tool auf dem Monitor starten soll, auf dem das letzte 3D-Tool Fenster beendet wurde.

Einheiten

Modelleinheiten (Standard entsprechend Windows-Einstellungen zur Zeit der Installation: mm für metrisch, inch für US-Maßsystem)
Die Modelleinheit (mm oder inch) festlegen.

Modelle in den folgenden Dateiformaten werden beim Import in die 3D-Tool Modelleinheiten skaliert.

  • STEP, IGES, VDA, SAT, JT und PARASOLID
  • Native Dateien aus CATIA, Creo, ProE, Autodesk Inventor, Autodesk Navisworks, I-Deas, UG/NX, Rhino, Solid Edge and SolidWorks


Triangulierte 3D-Modelle (STL, SLP, VRML, etc.), 3D-Tool-Modelle (DDD und EXE) und 2D-Zeichnungen (DXF, DWG, HPGL) enthalten keine Informationen über die verwendeten Einheiten und werden ohne Skalierung importiert.

Weichen die Einheiten des Modells bzw. der Zeichnung von den 3D-Tool Standardeinheiten ab, führt dies bei folgenden Funktionen eventuell zu unerwarteten Ergebnissen:

  • Falsche Zuordnung und Umrechnung der Einheiten im Werkzeug Model-Info.
  • Unpassende Vorgabe der Kantenlänge im Werkzeug Wandstärkenanalyse.
  • Zu kleine bzw. zu große Texthöhe bei 2D-Bemaßungen und 2D-Texten.


Passen Sie in diesem Fall die Modelleinheiten von 3D-Tool an die Einheiten des Modells bzw. der Zeichnung an.


Info-Einheiten (Standard: mm - g)
Sind die festgelegten Einheiten für Reports, Notizen, Kopieren in die Zwischenablage und für das Werkzeug Modell-Info.

Dezimaltrennzeichen (Standard: System)
Das Dezimaltrennzeichen für Reports und das Kopieren in die Zwischenablage festlegen.


Programm-Animationszeit (Standard: 1.00)
Die Zeit in Sekunden festlegen für:

  • Die Animation der 3D-Ansicht, z.B. beim Aufruf von Definierten Ansichten und Standardansichten.
    Wird die Zeit auf 0 gesetzt erfolgt keine Animation.
  • Die Standard-Übergangszeit von neuen Keyframes im Werkzeug Animation.

Automatisch auf Updates prüfen (Standard: Aktiv)
Automatisch auf neue Programmversionen prüfen. Sie erhalten eine Nachricht, wenn eine neue Version zur Verfügung steht. Laden und installieren Sie neue Programmversionen von www.3D-Tool.de.

Ausgeblendete Dialoge zurücksetzen
Alle Dialoge wieder anzeigen, die mit Zukünftig nicht mehr anzeigen ausgeblendet wurden.
