Messen von Abstand, Winkel, Kante, Begrenzungsbox, Wandstärke und Freiraum

Messen Sie Abstände, Winkel, Kantenlängen, Begrenzungsboxen, Wandstärken und Freiräume.

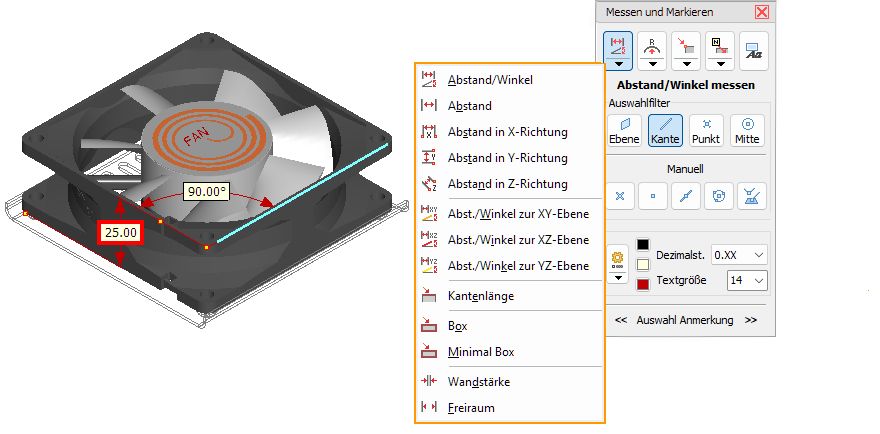

Aktivieren Sie das Werkzeug Messen / Markieren in der Gruppe Werkzeuge.
Klicken Sie auf die Schaltfläche Abstand/Winkel zum Messen von Abständen und Winkeln oder klicken Sie auf den kleinen schwarzen Pfeil in der Schaltfläche zur Auswahl weiterer Messfunktionen.

Auswahl von Messbezügen

Abstand/Winkel

Abstand

Abstand in X, Y und Z-Richtung

Abstand/Winkel zu XY, XZ, ZY-Ebene

Auswahl von Messbezügen

Automatische Auswahl
Bewegen Sie den Mauszeiger über das Modell.
Mögliche Messbezüge werden hellblau hervorgehoben.
Wählen Sie einen Bezug durch Klick mit der linken Maustaste.

Sind die für die Messung notwendigen Bezüge ausgewählt, wird die 3D-Bemaßung erzeugt.

Auswahlfilter
Für Bemaßungen mit zwei Messbezügen kann die automatische Auswahl der Messbezüge mit dem Auswahlfilter angepasst werden:
Ebene
Kante
Punkt
Mitte (Kreismittelpunkt)

Standardmäßig sind alle vier Filter aktiviert. Liegen Bezüge dicht beieinander, ist die Auswahl eventuell schwierig. Deaktivieren Sie dann alle nicht benötigten Filter.

Manuelle Auswahl von Referenzen
Bezüge für Abstandsmessungen können auch Punkte und Kreismittelpunkte sein, die von der automatischen Auswahl nicht erkannt werden. Oder Referenzen wie Punkte auf Kanten oder Schnittpunkte.

Referenzpunkt
Wählen Sie einen verfügbaren Referenzpunkt als Messbezug aus.

Punkt
Wählen Sie einen freien Punkt auf dem Modell.

Punkt auf Kante
Wählen Sie eine Kante aus und verwenden Sie ihren Mittelpunkt als Messbezug.

Mitte (Kreismittelpunkt)
Wählen Sie drei Punkten zur Bestimmung eines Kreises und Verwendung seines Mittelpunkts als Messbezug.

Schnittpunkt zweier Kanten oder Kante und Fläche
Wählen Sie zwei Kanten oder eine Kante und eine Fläche auf dem Modell aus, um deren Schnittpunkt als Messbezug zu verwenden.

Zurücksetzen der Auswahl
Entfernen Sie falsch gewählte Bezüge, indem Sie erneut auf Schaltfläche der Messfunktion klicken oder drücken Sie die [Esc]-Taste.

Abstand/Winkel

Messen Sie automatisch den Abstand oder den Winkel zwischen zwei Bezügen.
Die Art und Lage der Bezüge bestimmt, ob der Abstand oder der Winkel gemessen wird.

Kombination		Messung
Ebene	Ebene	Abstandsmessung wenn parallel Winkelmessung wenn nicht parallel
Ebene	Kante	Abstandsmessung wenn parallel Winkelmessung wenn nicht parallel
Ebene	Punkt	Abstand des Punktes lotrecht zur Ebene
Ebene	Kreis	Abstand des Kreismittelpunkts lotrecht zur Ebene
Kante	Kante	Abstandsmessung wenn Kanten parallel. Winkelmessung wenn Kanten nicht parallel und in einer Ebene. Keine Messung, wenn Kanten nicht parallel und nicht in einer Ebene.
Kante	Punkt	Abstand des Punktes lotrecht zur Kante
Kante	Kreis	Abstand des Kreismittelpunkts lotrecht zur Kante
Punkt	Punkt	Abstand der Punkte
Punkt	Kreis	Abstand Punkt zu Kreismittelpunkt
Kreis	Kreis	Abstand Kreismittelpunkt zu Kreismittelpunkt

Abstand

Messen Sie den Abstand zwischen zwei Bezügen.
Es können nur Bezüge ausgewählt werden, die eine Abstandsmessung ermöglichen.

Abstand in X-, Y- und Z-Richtung

Messen Sie den Abstand zwischen zwei Bezügen entlang der Achsen des Koordinatensystems.
Es können nur Bezüge ausgewählt werden, die eine Abstandsmessung ermöglichen.

Abstand/Winkel zu XY-, XZ- und YZ-Ebene

Messen Sie den Abstand oder Winkel zwischen einem Bezug und den Standardebenen.
Die Art und Lage der Bezüge bestimmt, ob der Abstand oder der Winkel gemessen wird.

Kombination		Messung
Standardebene	Ebene	Abstandsmessung wenn parallel Winkelmessung wenn nicht parallel
Standardebene	Kante	Abstandsmessung wenn parallel Winkelmessung wenn nicht parallel
Standardebene	Punkt	Abstand des Punktes lotrecht zur Ebene
Standardebene	Kreis	Abstand des Kreismittelpunkts lotrecht zur Ebene

Kantenlänge

Messen Sie die Länge einer Kante.
Es können nur Kanten ausgewählt werden.

Begrenzungsbox

Mit der Begrenzungsbox messen Sie die Ausdehnung des Modells in X-, Y- und Z-Richtung im Koordinatensystem.
Aktivieren Sie die Option Begrenzung des Teils zum Messen der Ausdehnung von Teilen in X-, Y- und Z-Richtung im Koordinatensystem.
Das Modell bzw. das Teil unter dem Mauszeiger wird zur Auswahl hellblau hervorgehoben.

Minimal Box

Messen Sie die Länge, Breite und Höhe eines Modells unabhängig seiner Lage im Koordinatensystem
Aktivieren Sie die Option Begrenzung des Teils zum Messen der Länge, Breite und Höhe von Teilen unabhängig von ihrer Lage im Koordinatensystem.
Das Modell bzw. das Teil unter dem Mauszeiger wird zur Auswahl hellblau hervorgehoben.

Wandstärke

Messen Sie die Wandstärke an einem beliebigen Punkt des Modells.
Die Wandstärke ist lotrecht zur Oberfläche am Messpunkt und unabhängig vom Betrachtungswinkel.
Messpunkte unter dem Mauszeiger werden hellblau hervorgehoben.

Freiraum

Messen Sie den Freiraum zwischen einem beliebigen Punkt und der gegenüberliegenden Fläche.
Der Freiraum ist lotrecht zur Oberfläche am Messpunkt und unabhängig vom Betrachtungswinkel.
Der Strahl vom Messpunkt unter dem Mauszeiger zur gegenüberliegenden Fläche wird hellblau hervorgehoben.
