2D - Anmerkungen

Standardeinstellungen für neue 2D-Bemaßungen und Rotstift-Markierungen.

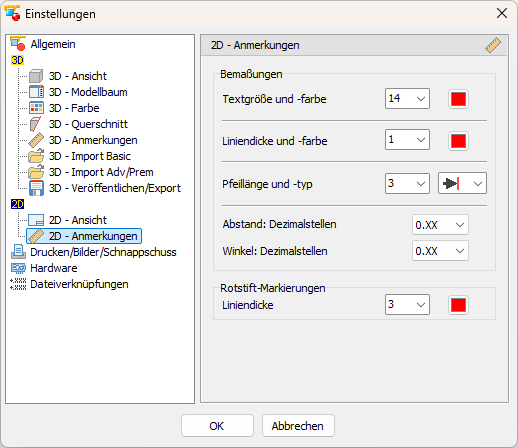

Registerkarte Optionen > Gruppe Einstellungen > Einstellungen > 2D-Anmerkungen

Textgröße (Standard: 14)
Wählen Sie die Textgröße für neue Bemaßungen.

Textfarbe (Standard: Rot)
Wählen Sie die Textfarbe für neue Bemaßungen.

Liniendicke (Standard: 1)
Wählen Sie die Liniendicke für neue Bemaßungen.

Linienfarbe (Standard: Rot)
Wählen Sie die Farbe der Hilfslinien für neue Bemaßungen.

Pfeilfänge (Standard: 2)
Wählen Sie die Länge der Pfeilspitze für neue Bemaßungen.

Pfeiltyp (Standard: Dreieck innen)
Wählen Sie die Form der Pfeilspitze für neue Bemaßungen.

Abstand: Dezimalstellen (Standard: 0.XX - 2 Stellen für mm, 0.XXX - 3 Stellen für inch)
Wählen Sie die Anzahl von Dezimalstellen für neue Abstandsbemaßungen.

Winkel: Dezimalstellen (Standard: 0.XX - 2 Stellen)
Wählen Sie die Anzahl von Dezimalstellen für neue Winkelbemaßungen.

Rotstift-Markierung

• Liniendicke (Standard: 1)
  Wählen Sie die Liniendicke für neue Rotstift-Markierung.
• Linienfarbe (Standard: Rot)
  Wählen Sie die Farbe für neue Rotstift-Markierung.
